Terraform을 이용한 Fargate 서비스 구축



AWS Architecture

• Fargate에 웹/앱 서비스 배포
• Fargate(web - was) - RDS 연동으로 3tier 아키텍처 구축
• HPA AutoScaling 자동화
• CloudWatch Container Insights로 EKS 모니터링
• 배치 작업으로 CloudWatch 로그를 매일 정각에 S3로 보관, 180일 경과된 로그는 S3 Glacier로 보관
• EKS Pod CPU Utilization 및 Memory Utilization 에 따른 SNS 알림
• ACM인증을 통한 Nginx Ingress(Network LoadBalancer)



목적

• Terraform으로 3tier 인프라 구축을 자동화하여 안전하고 효율적인 프로비저닝 기대
• 모니터링과 SNS 알림으로 실시간 장애 탐지
• S3 스토리지에 로그를 보관함으로써 시스템 취약점 분석 가능



Terraform 파일 구성 및 Github URL

https://github.com/miracle-21/fargate-cloudwatch-sns-terraform

GitHub - miracle-21/fargate-cloudwatch-sns-terraform: Fargate - CloudWatch - SNS 자동화



파일명	설명
00. var.tf	Terraform 파일에서 사용되는 변수
01. init.tf	Terraform 설정 파일
02. vpc.tf	VCP 생성
03. eks.tf	EKS 클러스터, 노드그룹, IAM 역할 및 IAM 정책 생성
04. fargate.tf	fargate profile, fargate 배포, IAM 역할 및 IAM 정책 생성
05. sg.tf	클러스터 및 데이터베이스 보안 그룹
06. bastion.tf	kubenetes 및 AWS CLI가 설치된 bastion 생성
07. rds.tf	MariaDB RDS 생성
08. sns.tf	CloudWatch 메트릭, SNS 주제, SNS 구독 대상 지정



기능 테스트

1.  EKS 모니터링을 위한 Container Insights 및 로그 그룹

• bastion.tf 배포 시 쉘 스크립트 자동 실행
• CLI로 EKS 클러스터 환경에 맞게 yaml 파일 수정 후 배포

# eks.sh
cd /home/ec2-user/ && git clone https://github.com/miracle-21/yaml_file.git
sed -i 's/{{cluster_name}}/'${cluname}'/;s/{{region_name}}/'${region}'/;s/{{http_server_toggle}}/"'${FluentBitHttpServer}'"/;s/{{http_server_port}}/"'${FluentBitHttpPort}'"/;s/{{read_from_head}}/"'${FluentBitReadFromHead}'"/;s/{{read_from_tail}}/"'${FluentBitReadFromTail}'"/' /home/ec2-user/yaml_file/fluent-bit.yaml
sudo -u ec2-user kubectl apply -f /home/ec2-user/yaml_file/fluent-bit.yaml



• Containcer Insights 생성 결과

• CloudWatch 로그그룹 생성 결과

2. CloudWatch 로그 자동 백업

• EventBridge로 매일 자정에 CloudWatch로그를 S3에 보관하는 배치 작업 설정

3. EKA Pod 부하테스트 및 오토스케일링 테스트

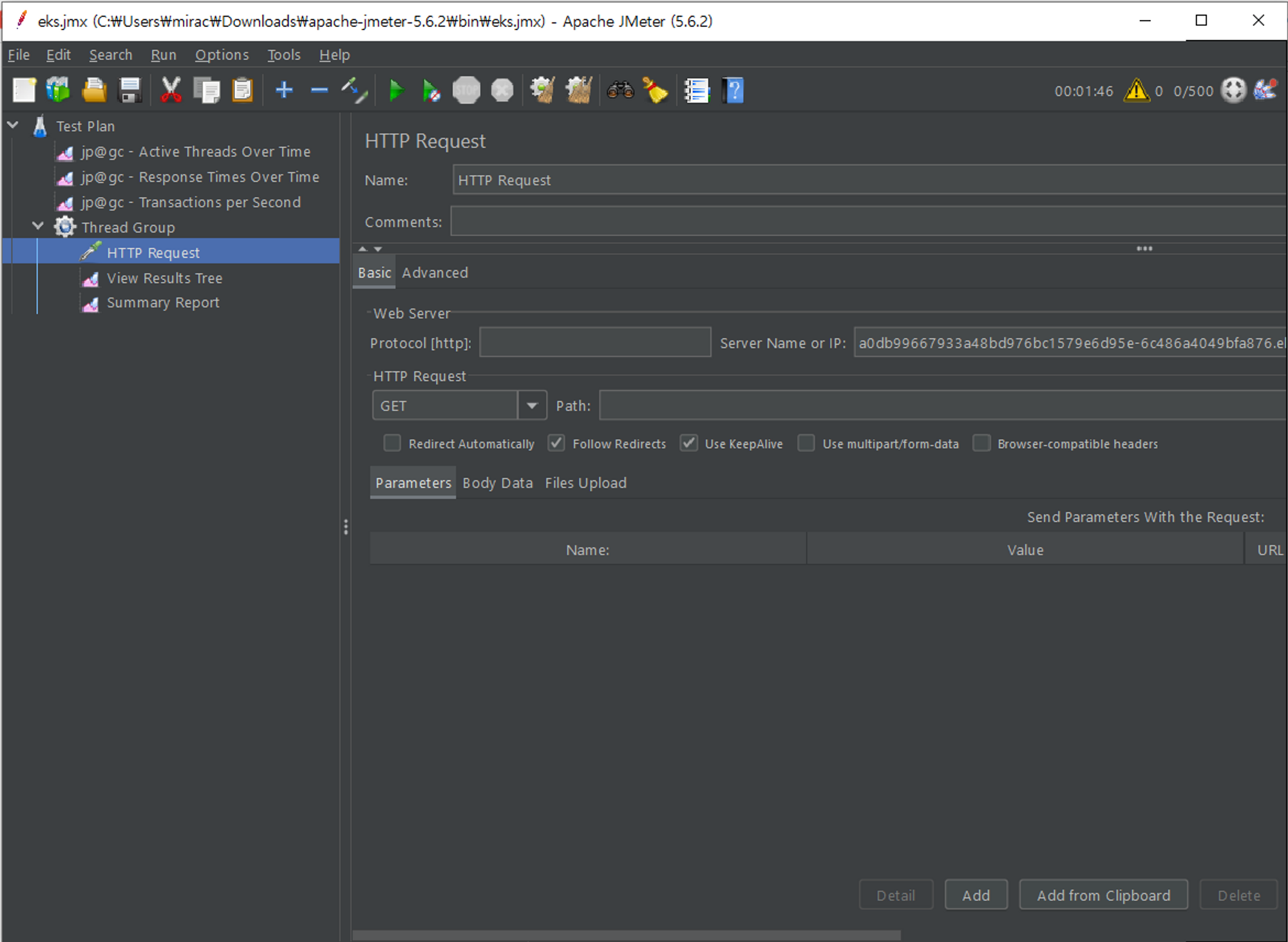

• (Jmeter)로드발란서를 타깃으로 1초에 500명씩 800번 연속 접속

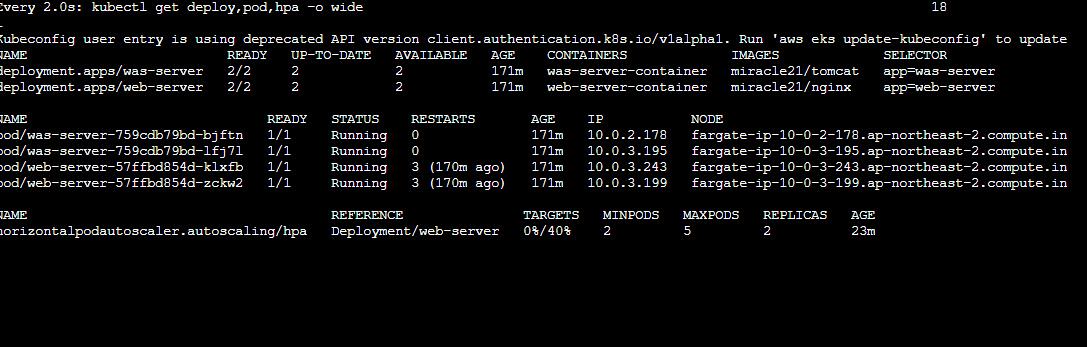

• 부하 증가에 따라 pod 개수가 2개에서 3개로 증가

4.  CPU와 메모리 사용량에 따른 SNS 알림

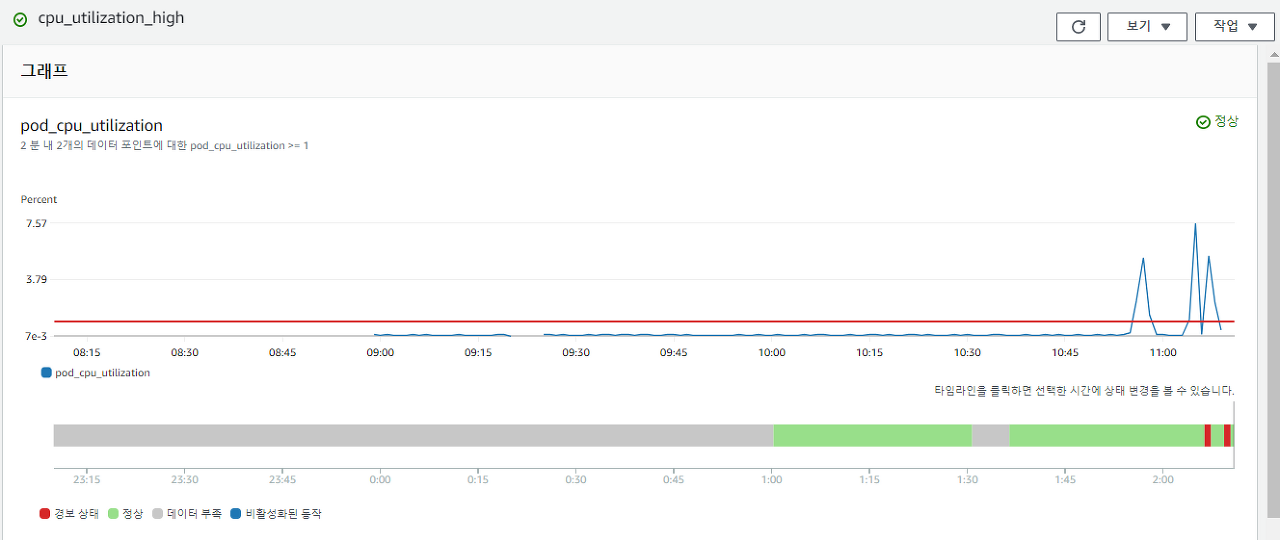

• pod cpu utilization 경보 발생

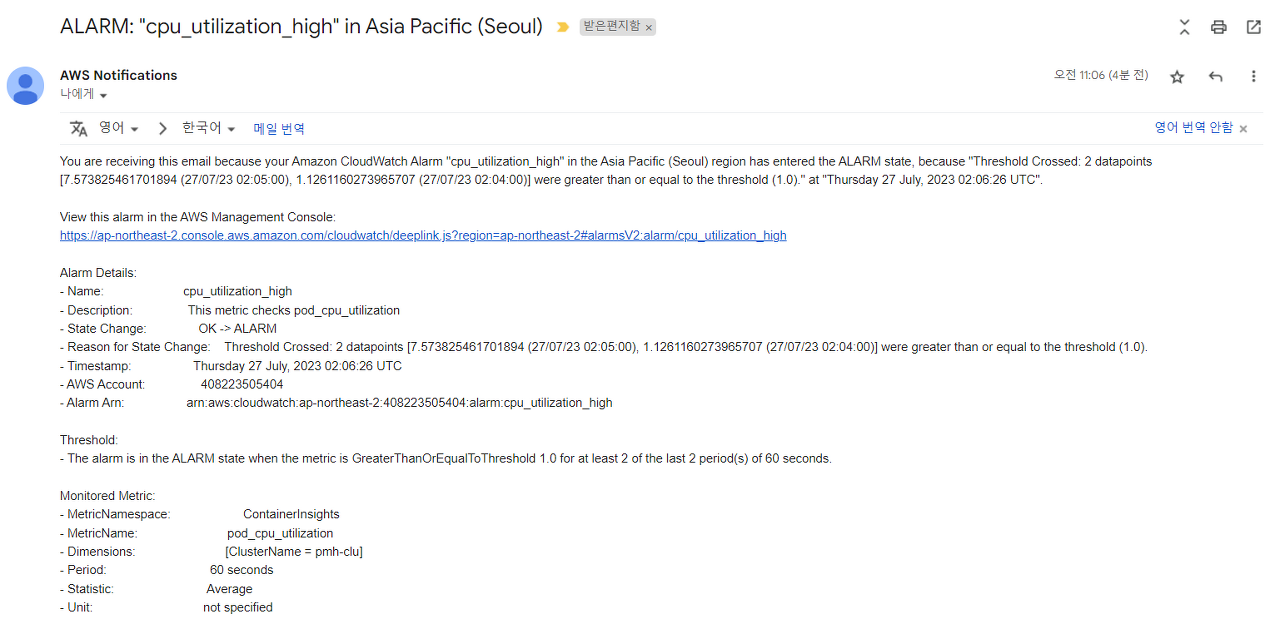

• 설정한 대상의 이메일 주소로 알림 수신 확인

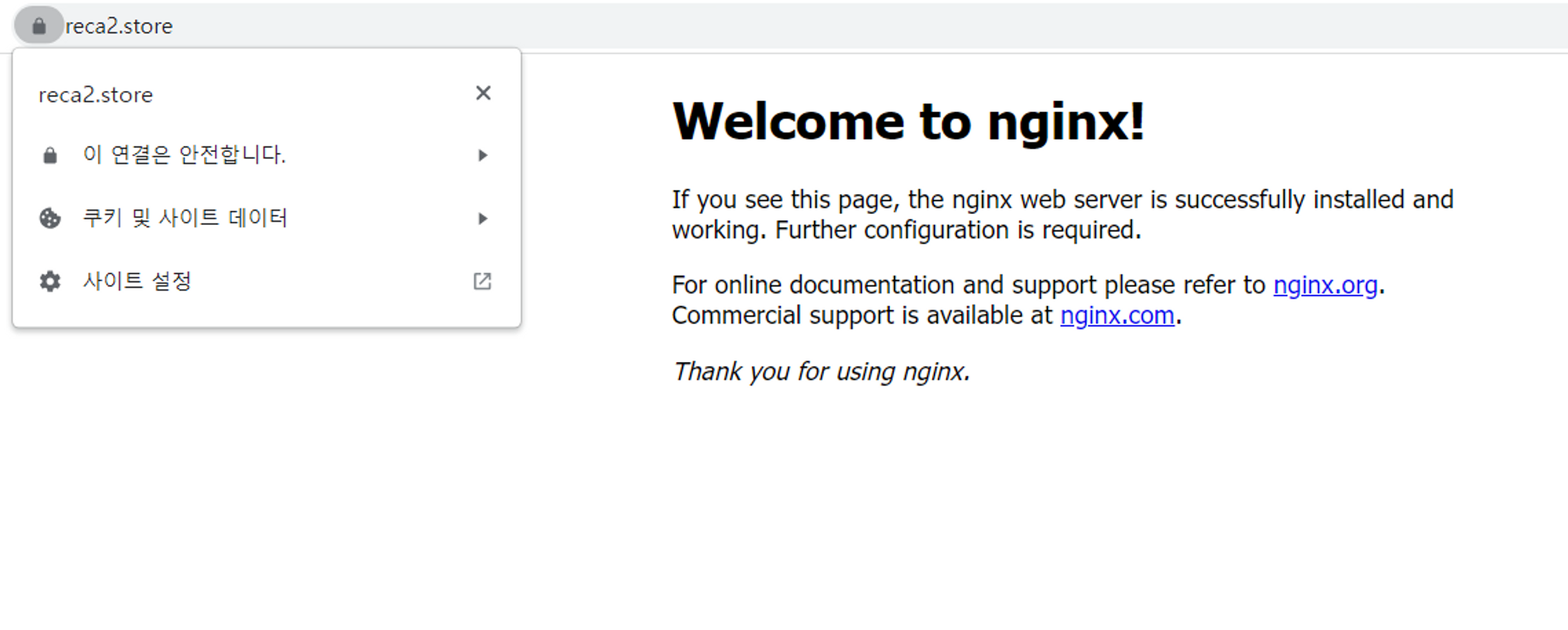

5. NLB에 ACM 인증서 등록

• var.tf에 등록된 변수 ACM_ARN 값에 따라 nginx controller 배포

6. ArgoCD로 서비스 자동 배포

• bastion.tf 배포 시 ArgoCD 자동 설치

• 로그인 후 ArgoCD로 서비스 자동 배포
